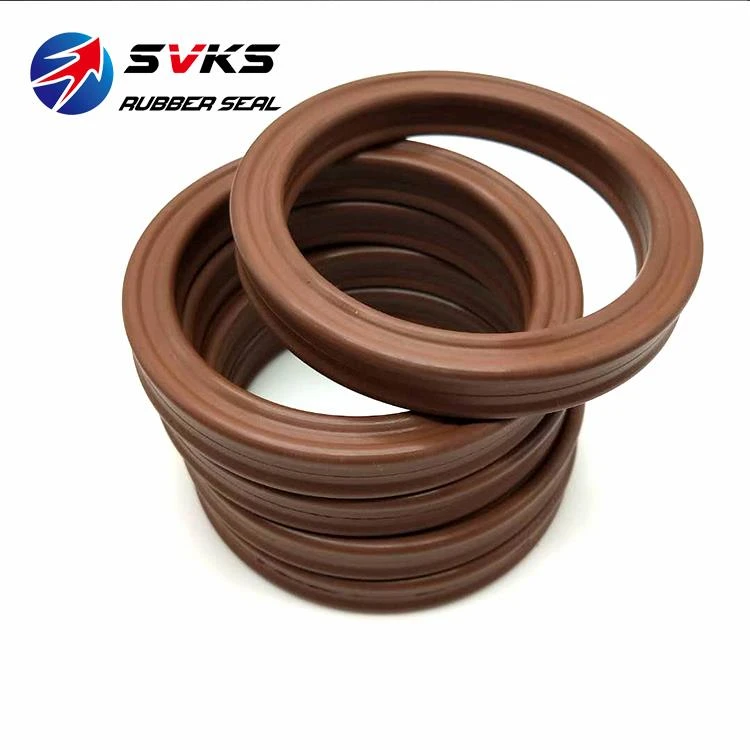

Anillo de nitrilo VitonQuad QRN

Anillo cuadrangular

Material: Nitrilo 70A Duro - Moldeado con precisión.

Viton / FKM 90A Duro

Diseño

• Quad Orped Orings son útiles en aplicaciones donde un perfil tradicional de Oring ha fallado debido a la espiral. El perfil en forma de cuadrilátero ayuda a estabilizar la junta tórica y evita que la junta tórica se mueva en espiral en su ranura.

• Se puede combinar con un anillo de respaldo para aumentar la tolerancia de presión y ayudar a resistir la extrusión.

• Disponible en una amplia variedad de materiales en una amplia variedad de tamaños.

Solicitud

• Los anillos O se pueden utilizar en una amplia variedad de aplicaciones hidráulicas, neumáticas y de uso general.

• Mientras que en ciertas aplicaciones un Oring se puede usar en un entorno dinámico, se recomienda que Orings se use solo en aplicaciones estáticas.

Fluidos

• Fluidos hidráulicos, combustibles de petróleo y aceites

Quad Rings® , también conocido como X-Rings, Nu-Lips® u ocasionalmente y puede usarse en una amplia variedad de aplicaciones de sellado estático y dinámico.

El diseño de cuatro lóbulos proporciona el doble de superficie de sellado en comparación con un O-Ring estándar. La acción de doble sello requiere menos compresión para mantener un sello efectivo. Esta compresión reducida produce menos fricción, mayor vida útil del sello y menor riesgo de torsión.

Los anillos cuádruples tienen una ventaja sobre los O-rings estándar ya que las líneas de separación se encuentran entre los lóbulos, lejos de la superficie de sellado. Esto elimina los problemas de fugas que a menudo resultan de la superficie irregular de una línea de separación que se encuentra en una junta tórica. En estos casos, los anillos X proporcionan un sello mejor y más uniforme.

Los anillos Quad están diseñados para superar un O-Ring estándar en aplicaciones de sello rotativo. La configuración de cuatro lóbulos crea un sello más estable evitando la espiral en espiral. Esto permite un ancho de ranura más estrecho que una ranura de junta tórica estándar. Sin embargo, también se puede usar en una ranura estándar de O-Ring.

Los anillos cuádruples tienen las mismas dimensiones que los tamaños de junta tórica AS568A, también conocidos como anillos en O de tamaño estándar, y están disponibles en una variedad de materiales.
