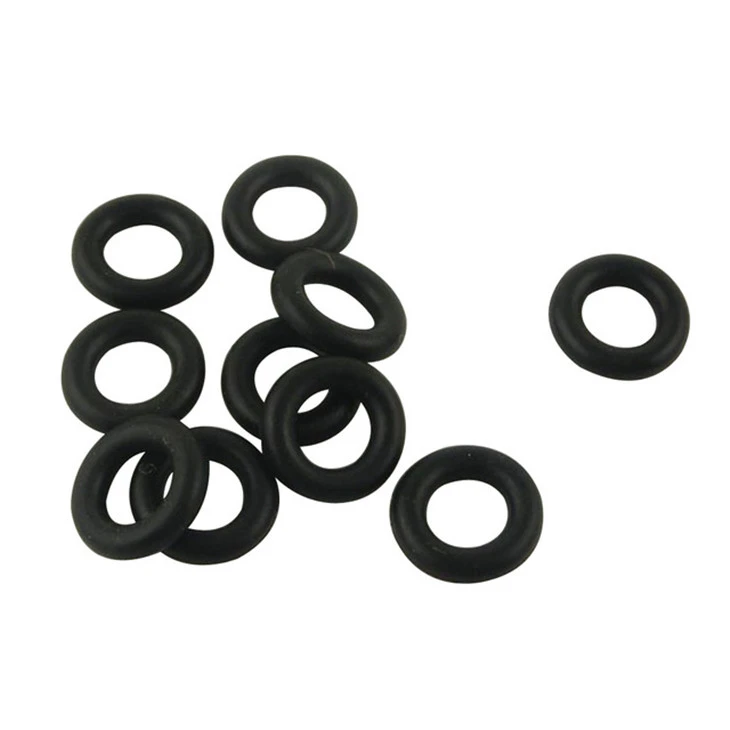

Junta tórica - NBR

Junta tórica - NBR

NBR (caucho de nitrilo) es el término general para el polímero de acril-nitrilo-butadieno.

Las juntas tóricas son el elemento de sellado más común, y debido a que son económicas y simples, el área para la aplicación de juntas tóricas es muy amplia en sistemas hidráulicos y neumáticos.

Donde las condiciones de trabajo y el equipo son adecuados, se pueden usar tanto en aplicaciones estáticas como dinámicas, pero no se recomiendan para movimientos giratorios.

Debido a que ocupan menos espacio y proporcionan un sellado a dos caras en comparación con otros elementos de sellado, las juntas tóricas facilitan el diseño.

La obtención de buenos resultados de las aplicaciones de juntas tóricas depende de las medidas adecuadas, la elección de los materiales correctos y la calidad de superficie adecuada en las piezas metálicas.

PERFIL

VENTAJAS DEL PRODUCTO

• Puede usarse tanto para sistemas hidráulicos como neumáticos

• Se puede usar tanto para aplicaciones dinámicas estáticas como de baja presión

• Tanto para aplicaciones de varilla como de pistón

• Amplio rango compuesto

• Una amplia gama de dimensiones

• Fácil instalación y eliminación

• Soluciones de sellado económicas

SOLICITUD

Se utiliza en casi todas las industrias, pero especialmente en maquinaria sin movimiento y en aplicaciones de sellado estático como bridas o sellos de cubierta.

Buena resistencia química a aceites y grasas minerales y aceites hidráulicos. No es adecuado para uso en exteriores debido a la baja resistencia al ozono y a los rayos UV.

INSTALACIÓN

Las juntas tóricas se colocan en la ranura a mano. Es muy importante que las herramientas de ensamblaje sean de un material blando y no tengan bordes filosos. Antes de la instalación, todas las partes individuales del sello deben engrasarse con aceite del sistema.

Tolerancias: DIN 3771 / ISO 3601

APROBACIONES ESPECIALES - CALIDAD DE GRADO ALIMENTARIO

También almacenamos materiales especialmente aprobados para la industria alimentaria; UE 1935/2004, EU2023 / 2006; KTW, FDA, NSF, WRC, EN 681, ACS, DVGW, UL, etc.

NOTAS

Para aplicaciones especiales que requieren altas temperaturas, se pueden producir juntas tóricas en material FKM. Se puede usar hasta 400 bares con un anillo de respaldo.

Prueba típica

Resultados

Cambio de dureza, puntos +/- 10 -3

Cambio de resistencia a la tracción,% -25 máx. -13

Último cambio de elongación,% -25 máx. -22

Cambio de volumen,% -5 a +10 +3

RESISTENCIA A LOS FLUIDOS - ASTM Fuel B - EF21, ASTM D 471 (70 horas y 23ºC) ASTM D2000

Requisitos

Prueba típica

Resultados

Cambio de dureza, puntos -30 a 0 -14

Tensile Strength Change,% -60 max. -36

Último cambio de elongación,% -60 máximo -32

Cambio de volumen,% 0 a +40 +22

RESISTENCIA AL FLUIDO -ASTM n.º 1 Oil - EO14, ASTM D 471 (70 horas, 100 ° C) ASTM D2000

Requisitos

Prueba típica

Resultados

Cambio de dureza, puntos -5 a +10 +6

Cambio de resistencia a la tracción,% -25 máx. +6

Último cambio de elongación,% -45 máx. -20

Cambio de volumen,% -10 a +5 -9

RESISTENCIA AL FLUIDO - IRM 903 Oil, -EO34, ASTM D 471 (70 horas, 100 ° C) ASTM D2000

Requisitos

Prueba típica

Resultados

Cambio de dureza, puntos -10 a +5 -6

Cambio de resistencia a la tracción,% -45 máx. -14

Último cambio de elongación,% -45 máx. -25

Cambio de volumen,% -10 a +25 +5

RESISTENCIA A BAJA TEMPERATURA - F17, ASTM D 2137 Método A, 9.3.2 ASTM D2000

Requisitos

Prueba típica

Resultados

(No quebradizo después de 3 min. -40oC) Pase
